ISO9001 Nordson Glue Applicator خط إنتاج حفاضات الأطفال

منتوج وصف

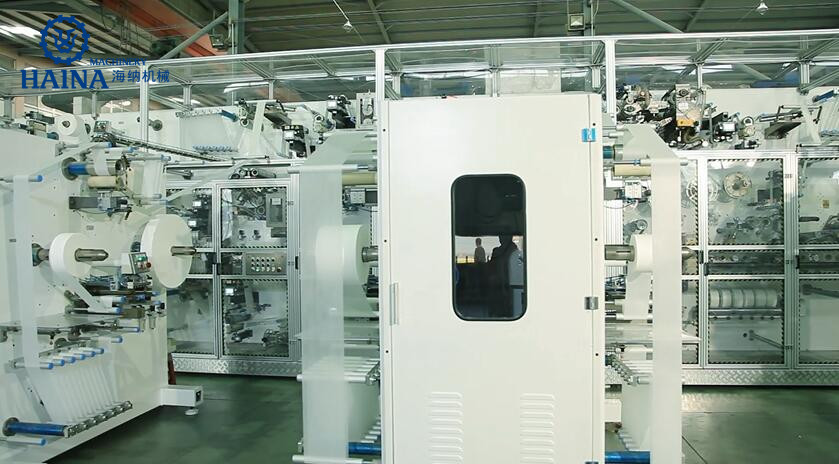

آلة تصنيع حفاضات الأذن المرنة على شكل T الأوتوماتيكية لتوجيه الويب مع Nordson

التكوين القياسي للآلة:

1. هيكل إطار الآلة والشخصيات الرئيسية

إطار فولاذي مربع صلب بشكل معقول: لوح بسمك 25 مم ، اعتماد طلاء مرآى ، معالجة 4 أسطح ، قفص صلب مع 60 * 60 مم مربع من الفولاذ في تصميم الوحدة ، الإطار الأساسي مع أنبوب مربع 120 مم × 120 مم ، لوحة سفلية 18 مم ، 4 معالجة سطحية أيضًا ، اتساع بعد علبة التروس للإصلاح.لوحة رئيسية من النوع المقسم بواسطة المسمار ، تأكد من الكفاءة العالية.

يتم تركيب دلو شفط الهواء الرئيسي بشاشة عرض الضغط السلبي ؛يتم تثبيت العجلة التي يتم تحريكها بواسطة مغرفة الهواء مع أداة تثبيت سريعة لتسهيل إزالة الحزام ؛يتم تثبيت الجانب السفلي من الحزام الناقل فوق المادة بلوحة دعم لمنع البوليمر والأشياء الغريبة من السقوط وتلويث المادة السفلية (تم تصنيف مواصفات الحزام للصيانة)
2. نظام الكسارة
3. نظام تشكيل الزغب
4. نظام التغذية SAP
5. تغذية الأنسجة السفلية ، قطر لفة φ800mm
6. الأنسجة العلوية ، قطر لفة φ800mm
7. قلب الزغب ملفوف بواسطة الأنسجة العلوية والسفلية ، ويمكن أيضًا لفه بواسطة قطعة واحدة من الأنسجة
8. تغذية ADL ، قطر اللفة φ800mm
9. جهاز القطع الداخلي Fluff core 1 مجموعة ، يعتمد هيكل نوع الإطار ، ويزيد من عمر القاطع
10. وحدة تسريب الكفة
11. توريد غير منسوج محب للماء ، قطر لفة 800mm
12. توريد مواد الشريط السحري:
13. ثلاث قطع معقدة ، جانبين تحديد وحدة ، الضغط التصاق
14. توريد الفيلم السفلي
15. توريد الشريط الأمامي:
16. وحدة تشكيل الشكل X (اختياري)

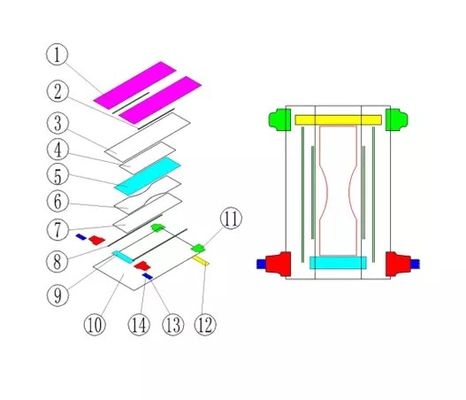

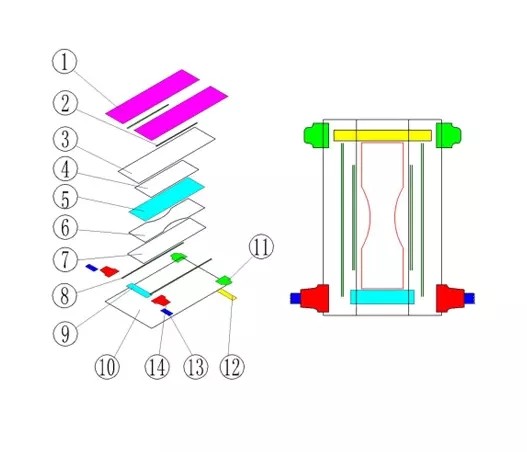

17. الطبقة السطحية ، قلب الامتصاص ، الضغط على الفيلم السفلي
18. مجموعة واحدة من منتجات القطع
19. وحدة حزام مرن
20. منتجات وحدة القطع القوسي
21. وحدة الضغط (بكرة شكل Y)
22. المنتج الرأسي ثلاثي أضعاف
23. وحدة الضغط (بكرة شكل Y)
24. وحدة الإرسال
25. 1 مجموعة وحدة القطع النهائي
26. وحدة نقل الطية الأفقية
27. وحدة الطي الأفقي
28. المنتج وحدة النقل
29. خروج الرفض التلقائي (هوائي)
30. نقل مكدس أفقي
الرافعة الأفقية ذات القيادة المؤازرة تتبنى دافع مزدوج ومخارج مزدوجة.تضغط 25٪ وسرعتها 35-40 كيس / دقيقة.كل مجموعة قطع دفع 12-36 قطعة / دفعة.(عادة 12-18 قطعة)

ميزات الوظيفة الرئيسية:
